手持回路電阻測試儀

注意事項
儀器在不使用的情況下，請及時關閉電源！
嚴禁虧電使用，虧電將嚴重縮短電池壽命，甚至使電池報廢，當儀器欠電時，應馬上關閉電源，進行充電。避免因電池放電時間過長而導致電池失效。
如果長期不使用儀器，請定期進行充、放電，電池應至少每月充、放電一次。
用戶不得私自拆卸儀器并更換電池，儀器或電池故障時請返廠處理。
充電燈：充電器上的充電燈在充電過程中為亮紅色；充電完成后為亮藍色。
一、概述

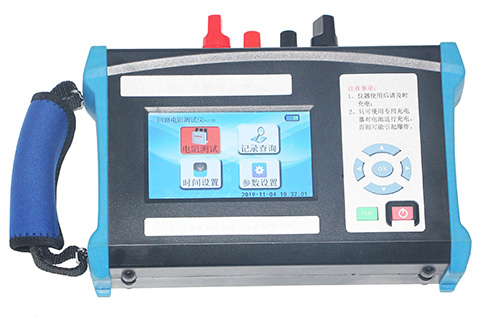

回路電阻測試儀是基于現代工業設計理念研發的新一代微電阻測試儀器。產品為手持式儀器，體積小，便于攜帶，內置鋰電池供電，尤其適合現場使用。采用 “四線”電流、電壓測試方法，能滿足高壓開關、斷路器、繼電器金屬觸點等微小電阻的測量。
二、 安全措施
1、使用儀器前一定要認真閱讀本手冊；
2、儀器的操作者應具備一般電氣設備或儀器的使用常識；
3、儀器戶內外均可使用，但應避開雨淋、腐蝕氣體、塵埃過濃、高溫、 陽光直射等場所使用，儀表應避免劇烈震動；
4、對儀器的維修、維護和調整應由專業人員進行；
5、測試過程中嚴禁拆除測試線；
6、本儀器為測量純阻性試品回路設計，不適用測量感性回路；
7、儀器內置充電鋰電池應定期充電維護，長期存放應至少每個月充電維護一次。
*只可使用隨機配帶的專用充電器對電池進行充電。*
三、功能特點
1、鋰電池供電，一次充電可連續進行600次以上測試，測試過程簡單、方便；
2、輸出電流最大到100A，多檔電流可選，測試范圍寬；
3、100A測試時，最長測試時間可達60秒，滿足現場各種應用場合；
4、量程寬、精度高，50A時可達4mΩ；
5、具有開路保護、過熱保護等完善的保護功能；
6、5.0寸超大工業級高亮度彩色液晶屏，在強陽光下顯示依然清晰可見；
7、具有本機存儲和優盤存儲，方便數據保存。
四、技術指標
1、測試電流：100A、50A；
2、量程： 100A：0 ~2mΩ；
50A：0 ~4mΩ；
3、最小分辨率：0.1uΩ；
4、精度：±0.5% （讀數± 5個字）；
5、輸出時間：1S、3S、10S、20S、30S、60S；
6、電池充電時間：4小時左右；
7、可存儲數據100組；
8、充電一次可使用600次；
9、主機尺寸：250mm*155mm*70mm；
10、主機重量：1.94Kg。
11、整套裝置重量：6.35Kg。
