10A接地導通 鋁合金機箱 交直流

一、概述
電力設備的接地引下線與地網的可靠、有效連接是設備安全運行的根本保障。接地引下線是電力設備與地網的連接部分，在電力設備的長時間運行過程中，連接處有可能因受潮等因素影響，出現接點銹蝕、甚至斷裂等現象，導致接地引下線與主接地網連接點電阻增大，從而不能滿足電力規程的要求，使設備在運行中存在不安全隱患，嚴重時會造成設備失地運行。因此在《防止電力生產重大事故的二十五項重點要求》中，明確提出接地裝置引下線的導通檢測工作應每年進行一次。

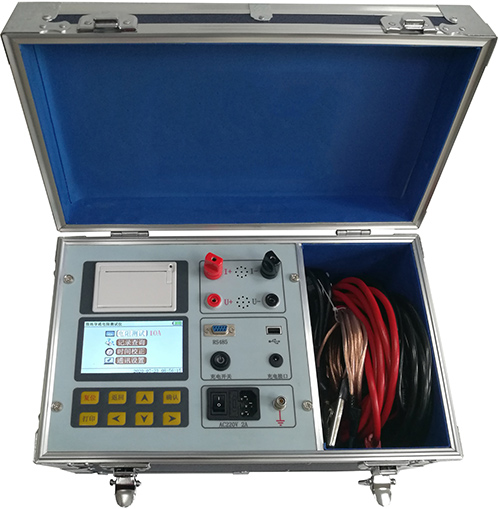

接地導通測試儀是我公司研制的一種自動化程度很高的便攜式測試儀，用于變電站內各個電力設備接地引下線之間的導通電阻值的測量。儀器采用高性能單片機控制，可實現測試過程智能化，具有體積小，攜帶方便，操作簡單，精度高，測試速度快，復測性好，讀數直觀，是符合規程要求的理想專用儀器。
二、安全措施
1、使用本儀器前一定要認真閱讀本手冊。
2、儀器的操作者應具備一般電氣設備或儀器的使用常識。
3、本儀器戶內外均可使用，但應避開雨淋、腐蝕氣體、塵埃過濃、高溫、陽光直
射等場所使用，儀表應避免劇烈運動。
4、對儀器的維修、護理和調整應由專業人員進行。
5、測試過程中，禁止移動測試夾和供電線路。
三、性能特點
1、儀器輸出電流大，且重量輕。
2、儀器提供6檔輸出電流選擇，最大可以輸出10A電流。
3、儀器測量范圍寬，0.001Ω-100KΩ。
4、具有完善的保護電路，性能更可靠。
5、鋰離子電池供電，便于現場操作。
6、液晶提示菜單操作，便于使用。
7、交直流兩種測量方式，滿足不同現場的測量需求。
8、4.3寸彩色液晶顯示，分辨率為480×272的TFT真彩顯示屏，中文操作菜單，實時打印輸出結果；
9、具有RS485接口，可以將測試數據傳輸?shù)胶笈_(tái)；
10、本機存儲容量大，最多可以存儲200條測試記錄；
11、具有USB接口，可以將測試數據轉存到U盤。
四、技術指標
1、輸出電流：10A、5A、1A、200mA、40mA、<5mA、自動；
2、量程：0.001Ω-1.6Ω  （10A檔）；
0.03Ω-3.2Ω    (5A檔)；
0.06Ω-16Ω    （1A檔）；
0.1Ω-80Ω     （200mA檔）；
0.3Ω-400Ω     (40mA檔)；
100Ω-100kΩ    (<5mA檔) ；
3、準確度：0.2%±2μΩ；
4、分辨率：0.1μΩ；
5、工作溫度：-20～40℃；
6、環境濕度：≤80%RH，無結露；
7、海拔高度：≤1000米；
8、工作電源：DC鋰離子充電電池； AC220V市電；
9、外形尺寸：394*235*273mm；
10、重   量：10.4kg(帶測試線)；
