雷擊計數器測試儀帶電流

一、概述
由于密封不良，避雷器動作記數器在運行過程中可能進入潮氣和水分，使內部元件銹蝕，導致不能正常動作，計數器動作的可靠性對于電力系統非常重要，它是記錄避雷器在正常運行中受到雷擊次數統計的一個重要參數。它能為電力系統工作人員提供有針對性對避雷器進行檢驗的重要儀據。所以《規程》規定，每年至少應檢查一次。
雷擊計數器測試儀用于校驗各種避雷器計數器動作的可靠性。適用于閥型避雷器（包括炭化硅普通閥型（FZ和FCD）及炭化硅磁吹閥型（FCZ和FCD）及氧化鋅避雷器中放電記錄記錄器放電動作的檢查和校驗。）儀器符合電力行業標準DL474.5-92“現場絕緣試驗實施導則－避雷器試驗”標準的要求，適用于發電廠、變電所現場及修理車間、試驗室等各種條件下的試驗，本儀器采用手持式設計，外型美觀，攜帶方便，它替代了傳統的笨重測試儀器和測試方法用于避雷器計數器的動作試驗，深受廣大專業人員的歡迎。

二、技術參數
1、輸出電壓：0～1300V可調；
2、電流輸出：0.2～9.999 mA，分辨率：0.001 mA，精度：1%±2字;
3、電 容 量：10uF；
4、放電電流:大于3mA；
5、供電方式：可充電鋰電池；
6、外型：238×134×45(mm)3 + 108×152×36(mm)3;
三、性能特點
1. 測試原理采用電容充放電法：充電時間短，放電速度快；
2. 操作簡便：一鍵可完成自動充放電過程，時間間隔1～2秒／次；
3. 適用范圍廣：高壓輸出0～1300V可調，可滿足各類計數器動作電壓；
4. 安全可靠：儀器外殼采用ABS塑料材料，高壓輸出無金屬外露，操作者安全有保障，不會被電擊；
5. 測試次數多：一次充電可連續操作大于2000次；
6.電流輸出：0.2～9.999 mA，0.2～0.5 mA采用微調旋鈕；0.5mA以后，1mA、2mA、3mA、4mA、5mA、6mA、7mA、8mA、9mA、10mA 采用選檔旋鈕。

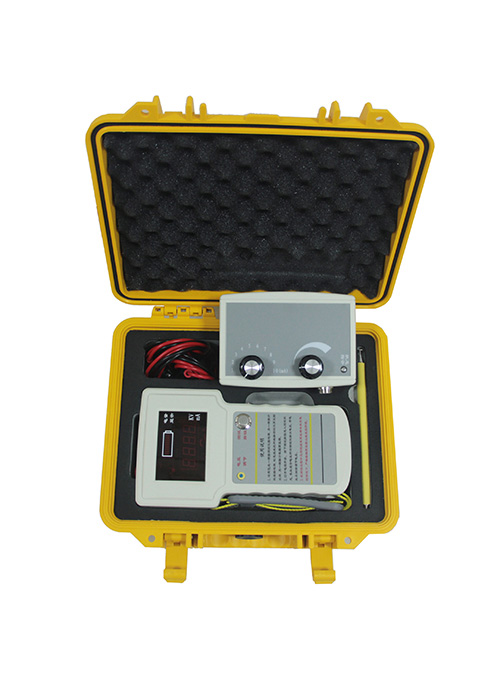

7. 測試方便：本儀器配件中配有一套測試線，同時還有一個拉桿線，試驗時能夠滿足不同方式的試驗需要。
