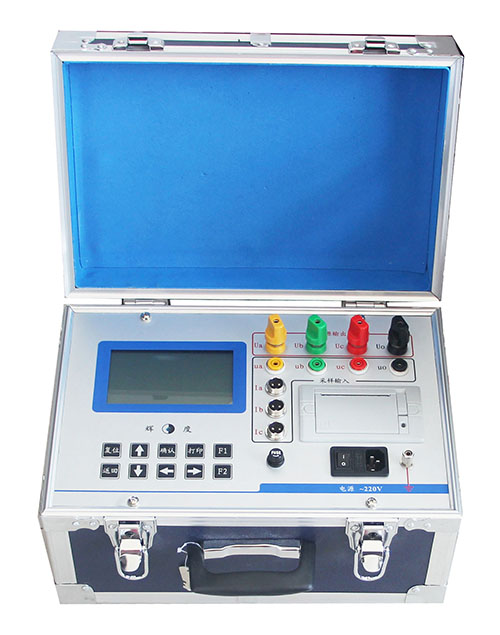

三相電容電感測試儀

一、產品概述
無功補償電容器是滿足電力系統無功平衡的重要設備。近年來無功問題得到了電業部門的普遍重視，無功補償成套裝置已大量投入配電網運行。電能供給要求系統有功與無功實時平衡。因此，無功補償裝置應滿足自動跟蹤、實時補償?shù)囊?，這就不可避免地要頻繁投、切無功補償電容器組。電容器組的投、切操作，就會產生過電流與過電壓沖擊，引起電容器損壞。為保證設備的可靠性，早期發現電容器缺陷，避免故障擴大，需要定期進行檢測。而在現場電容器都是成組并聯的，傳統方法是將電容匯流排拆除，然后用老式電容表進行測量，由于電容器組是由幾十至上百個小電容器組成，要拆線測量電容量的工作量很大，而且經常拆線會使得螺絲滑牙或沒有上緊而留下安全隱患，也容易造成電容的二次損壞。因此，非常期望有一種測試儀器不用拆線就能測量各個小電容器的電容量，減輕檢修人員的負擔，提高檢修工作的效率，提高配電網運行的安全性。
針對現場的實際情況，我公司經過攻關，最終研制出一種利用新試驗方法進行測量的儀器，這就是三相電容電感測試儀。該儀器可以在不拆線的狀態下，測量成組并聯電容器的單相電容或各種組合連接類型的三相電容器，同時也能夠測量各種電抗器的電感，本儀器還能測量工頻狀況下的電流，該儀器接線方便，操作簡單，減輕了檢修人員的工作負擔，大大提高了現場的測試效率，為電網的正常運行提供了安全保障。
二、功能特點
l本儀器可在不拆線情況下測量成組并聯電容器的單個單相電容及同時測量各種連接類型的三相電容，同時本儀器也能測量各種電抗器的電感量，還可以做為工頻電流測試儀使用，一機三用，滿足現場的多種使用。
l測量時本儀器顯示測量電容值或電感值的同時還可以顯示測量的電壓、電流、功率、頻率、阻抗、相位角等數據，以便更好的分析試品的好壞。
l儀器采用240×128大屏幕帶背光的液晶顯示，白天夜間均能清晰觀察，中文菜單提示，操作簡便。
l儀器內置大容量非易失性存儲器：可存儲50組測量數據。
l儀器內置高精度實時時鐘功能：可進行日期及時間校準。
l儀器自帶高速微型熱敏打印機：可打印測量及歷史數據。
l儀器試驗電源過流保護功能：電源輸出短路不會損壞儀器。

三、技術指標
1.輸出電壓: ～2V, ～20V
2.輸出電流: ≤10A
3.測量范圍: 電容：0.1uF～2200uF
電感：0.1mH～10H
電流：1mA～15A
電壓:  0 ～25V
4.測量精度: 電容：±(1%+2字)
電感：±(1%+5字)
電流：±(1%+2字)
電壓：±(1%+2字)
5.分 辨 率: 電壓：0.1mV
電流：0.1mA
電容：0.1nF
電感：0.1mH
四、使用條件
1.環境溫度： -10℃～50℃
2.環境濕度： ≤85%RH
3.海拔高度： ≤1000米
4.工作電源： AC220V±10%
5.電源頻率： 50±1Hz
6.儀器功率： 200W
7.外形尺寸： 355mm*240mm*208mm
8.儀器重量： 9.5kg
